À l'intérieur du PC petit facteur de forme de 13 L avec une boucle d'eau intégrée

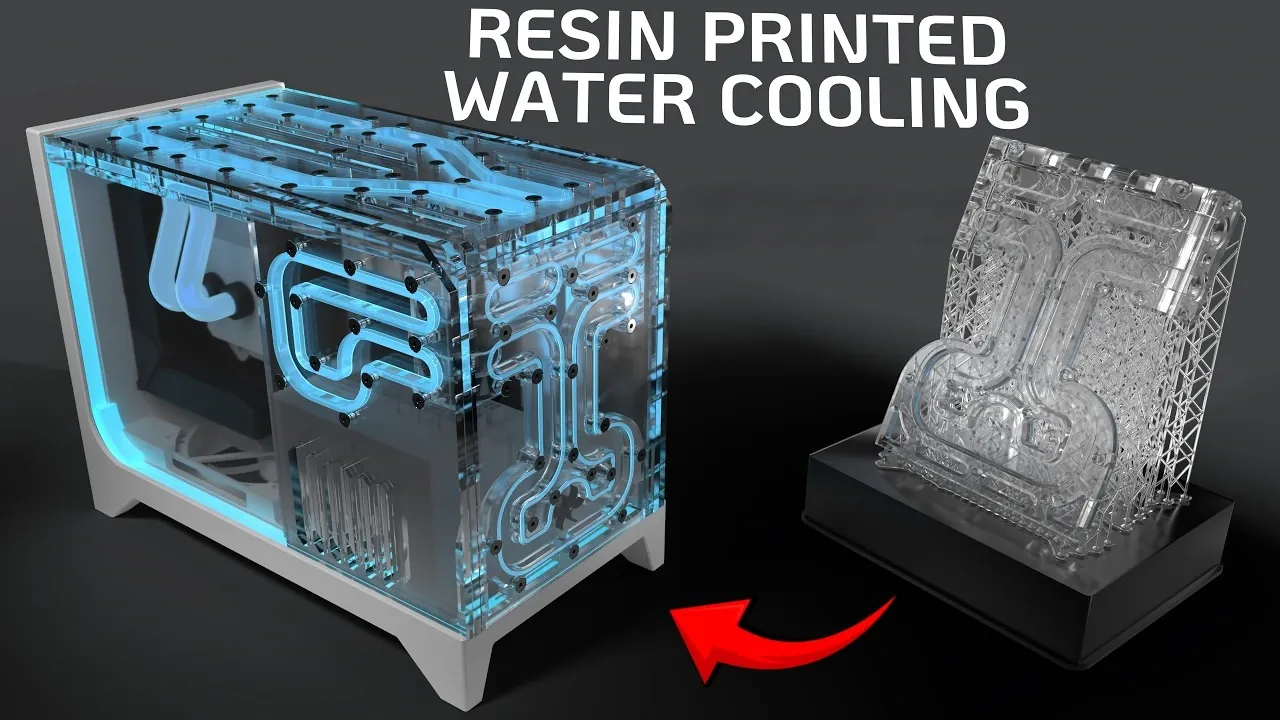

Un boîtier PC intégrant la boucle de refroidissement par eau dans sa structure offre une approche unique de la conception du système. Visual Thinker a conçu et construit un boîtier compact de 13 litres à petit facteur de forme (SFF) qui utilise des plaques de distribution d'eau personnalisées dans le cadre de son cadre. Cette conception supprime le besoin de réservoirs traditionnels et de tubes étendus, créant ainsi une disposition plus économe en espace. Le boîtier prend en charge des composants hautes performances, notamment une carte mère mini-ITX, un GPU pleine taille et une alimentation SFX, tout en conservant une capacité thermique suffisante pour les tâches exigeantes comme les jeux ou les charges de travail professionnelles.

Découvrez comment les plaques de refroidissement par eau intégrées rationalisent à la fois les performances thermiques et l'organisation intérieure en réduisant l'encombrement. Obtenez un aperçu des processus de fabrication, tels que l'impression sur résine SLA, qui permettent ce concept et comprenez comment la conception répond à des défis pratiques tels que l'optimisation du débit d'eau et la gestion des câbles. Cette fonctionnalité fournit une ventilation détaillée des aspects techniques et fonctionnels de ce système compact mais performant.

Redéfinir la conception des PC à petit facteur de forme

Au cœur de ce projet se trouve un boîtier SFF de 13 L qui accueille des composants hautes performances, notamment :

• Une carte mère mini-ITX
• Un GPU pleine taille
• Une alimentation SFX

Ce qui rend ce boîtier vraiment unique, c'est l'intégration transparente de la boucle de refroidissement par eau dans sa structure. Au lieu de compter sur des réservoirs traditionnels et de nombreux tubes, des plaques de distribution d'eau personnalisées sont intégrées directement dans le boîtier. Cette approche permet non seulement d'économiser un espace précieux, mais améliore également l'attrait visuel de la construction. Malgré sa taille compacte, le boîtier est conçu pour supporter des charges thermiques importantes, ce qui le rend idéal pour les tâches gourmandes en ressources telles que les jeux ou les charges de travail professionnelles.

La fonctionnalité est un élément clé de la conception. Un emplacement dédié pour un ventilateur de boîtier assure une bonne circulation de l'air, tandis que la disposition simplifiée simplifie à la fois le refroidissement et l'assemblage. Cette approche innovante redéfinit la manière dont les PC à petit facteur de forme peuvent équilibrer performances, efficacité et esthétique.

Intégration innovante du système de refroidissement

Le refroidissement est l'un des défis les plus importants dans les constructions de PC compacts et ce projet le répond avec une série de solutions innovantes :

• Un radiateur externe et une pompe fonctionnent ensemble pour dissiper efficacement la chaleur, réduisant ainsi les températures internes et libérant de l'espace pour d'autres composants.
• Un minimum de tubes relie les plaques de distribution directement aux blocs de refroidissement du CPU et du GPU, améliorant ainsi l'efficacité du refroidissement et simplifiant le processus d'assemblage.

Les plaques de distribution d’eau personnalisées sont la pièce maîtresse de cette conception. Ces plaques canalisent l'eau à travers la structure du boîtier elle-même, éliminant ainsi le besoin de réservoirs encombrants et réduisant l'encombrement. Cette intégration garantit un débit d'eau uniforme, évitant les points chauds et maintenant des performances thermiques constantes. Le résultat est une esthétique élégante et moderne combinée à des capacités de refroidissement exceptionnelles.

En intégrant la boucle de refroidissement dans le boîtier, la conception atteint un niveau d’efficacité et d’élégance rarement vu dans les versions PC traditionnelles. Cette approche optimise non seulement la gestion thermique, mais crée également un système visuellement saisissant qui séduit aussi bien les passionnés que les professionnels.

Développez votre compréhension du refroidissement par eau avec des ressources supplémentaires issues de notre vaste bibliothèque d'articles.

Techniques de fabrication avancées

Pour donner vie à cette conception innovante, le projet s’appuie sur des techniques de fabrication avancées, notamment l’impression sur résine SLA. Contrairement à l'impression FDM traditionnelle, le SLA offre une résolution plus élevée et des propriétés d'étanchéité, ce qui le rend idéal pour créer des plaques de distribution d'eau personnalisées. Ces plaques nécessitent une ingénierie précise pour garantir une durabilité et des performances optimales.

D'autres composants critiques, tels que les supports d'angle et les indicateurs de débit, sont également produits à l'aide de l'impression sur résine SLA. De plus, des moules en TPU et en silicone sont utilisés pour l'étanchéité et l'isolation de l'eau. Ces matériaux offrent la flexibilité et la durabilité nécessaires pour maintenir une boucle de refroidissement sans fuite, même sous des contraintes élevées. En combinant des techniques avancées d’impression 3D avec des matériaux innovants, le projet repousse les limites de ce qui est possible dans la fabrication de boîtiers PC.

Surmonter les défis de conception

L'intégration d'une boucle de refroidissement par eau directement dans un boîtier PC présente des défis uniques, notamment en termes de gestion du débit d'eau et du placement des composants. L’un des principaux obstacles consiste à garantir un écoulement efficace de l’eau entre les plaques de distribution sans recourir à une tuyauterie excessive. Grâce à un prototypage itératif et à des tests rigoureux, la conception a été affinée pour optimiser les performances tout en conservant un format compact.

La gestion des câbles est une autre considération essentielle. Des câbles mal acheminés peuvent obstruer la circulation de l’air et nuire à l’esthétique globale de la construction. Pour résoudre ce problème, la conception intègre des solutions réfléchies de routage des câbles, gardant l’intérieur propre et organisé. De plus, le projet explore d'autres réductions de taille en supprimant les plaques latérales non fonctionnelles et en intégrant la pompe dans le panneau avant, rationalisant ainsi la conception globale.

Orientations futures et améliorations potentielles

Même si la conception actuelle représente une réussite importante, il reste toujours place à l’amélioration. Les futures itérations du projet pourraient se concentrer sur :

• Simplifier davantage la boucle de refroidissement par eau en supprimant les composants non essentiels, en réduisant la complexité et en améliorant la fiabilité.
• Intégration de la pompe dans le panneau avant pour améliorer l'accessibilité et réduire le temps de montage.
• Explorer des matériaux et des techniques de fabrication alternatifs pour améliorer la durabilité et les performances thermiques.

Les commentaires de la communauté joueront un rôle crucial dans l’élaboration de ces améliorations. En s'engageant auprès des passionnés de PC et des constructeurs, le projet peut continuer à évoluer, en s'assurant qu'il répond aux besoins de ses utilisateurs tout en repoussant les limites de l'innovation dans la conception de PC à petit facteur de forme.

Ce projet démontre comment des solutions de refroidissement avancées et des techniques de fabrication innovantes peuvent être combinées pour créer un boîtier PC véritablement unique. En intégrant la boucle de refroidissement par eau dans la structure du boîtier, il remet en question les normes de conception traditionnelles et offre un aperçu de l'avenir des PC à petit facteur de forme. Que vous soyez un joueur, un professionnel ou un passionné de PC, ce concept met en valeur le potentiel de créativité et de technologie pour redéfinir ce qui est possible dans la construction de PC.
